Rig Mesh Transfer Tool（骨骼网格体转移工具）介绍

Rig Mesh Transfer Tool（骨骼网格体转移工具）介绍

Rig Mesh Transfer Tool（骨骼网格体转移工具）是一款用于在不同的骨骼架构（Rigs）之间转移网格体（Meshes）的工具。它允许你使用新导入的模型自动更新现有的对象（例如 Avatar 虚拟形象），并在需要时自动更新骨骼和混合变形（Blend shape）信息。


如何获取该工具

Rig Mesh Transfer Tool 可以在 Resonite Essentials（Resonite 基础库）中找到。

使用该工具


装备该工具后，按下次要操作（单击次键）按钮将选择一个对象作为“源（Source）”。这应该是你想从中提取转移数据的新版本模型。

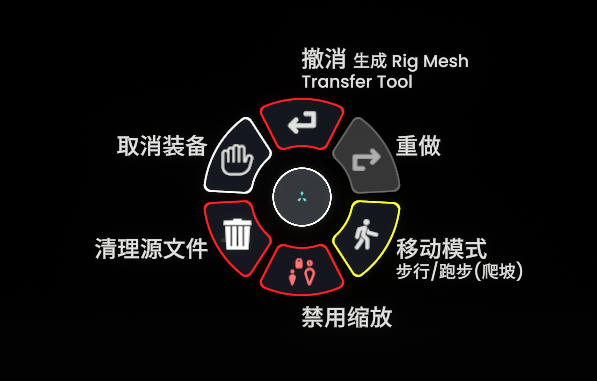

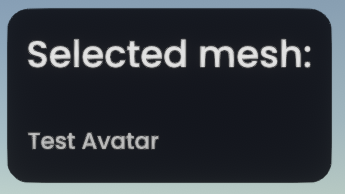

装备该工具时，你选定的源网格体（Source mesh）名称会显示在屏幕角落的 HUD 上。你可以通过使用轮盘菜单（Context menu）中的“Clear source（清除源）”按钮来清除已选定的目标。

选择好源网格体后，你可以对着另一个不同的对象执行主要操作（单击主键），以将网格体和骨骼转移到该对象（即目标对象）上。

可能出现的问题

在最简单的情况下，该工具应该能够自动完成所有操作。然而，如果源对象和目标对象之间存在较复杂的差异（例如新增了网格体或更改了网格体名称），该工具可能需要一些人工干预。


该工具不会在目标网格体上转移或创建材质（Materials）。如果源网格体使用了新材质，在您手动将它们添加到目标 SkinnedMeshRenderer（蒙皮网格渲染器）的 Materials（材质）列表之前，它们将不会被渲染显示。

该工具通常无法完美处理源对象中“全新增加”的网格体（详见下文）。如果你试图添加一个全新的网格体（例如一件衣服），你最好在使用该工具之前，先在目标对象上手动创建一个名称匹配的新插槽（Slot），并为其添加 SkinnedMeshRenderer 组件。

同样地，该工具会尝试更新目标对象上的所有网格体。因此，如果你在目标对象上故意保留了一个源对象中不存在的网格体，它很可能会在转移过程中损坏。

转移算法原理解析

以下是该工具在运行过程中使用的算法的详细概述。如果转移失败或出现问题，这有助于你正确理解和诊断转移过程。

  1. 第一步：算法会在源对象和目标对象的骨架（Armature）之间创建一个映射。它通过查找两个对象 Rig 组件中的骨骼来实现，并且通过名称来匹配骨骼。如果两个对象都有 VRIK 组件，解算器的骨骼引用也可以用作备用的匹配依据（这允许在遵循人形 IK 骨骼要求的不同骨架之间进行映射）。
  2. 第二步：算法会遍历目标对象中所有的 SkinnedMeshRenderers 组件，并尝试将它们与源对象上的组件进行匹配。首先会尝试通过确切的名称进行匹配；如果名称不匹配，则退而求其次，选择顶点数最接近的网格体。匹配成功后，算法会从源对象复制新的网格体资产，同步混合权重（Blend weights），并将骨骼链接到骨架上。
  3. 第三步：如果目标对象具有 VRIKAvatar 和 VisemeAnalyzer 组件，算法会在目标对象上重新设置口型（Visemes）。
  4. 第四步：最后，目标对象的 Rig 组件将被更新，以包含所有的骨骼。

参见
