PBS_DisplaceMetallic（PBS置换金属材质）组件可以通过VertexDisplaceMap（顶点置换贴图）设置和WorldSpaceVertexOffsetMap（世界空间顶点偏移贴图）沿顶点法线方向位移网格的顶点。

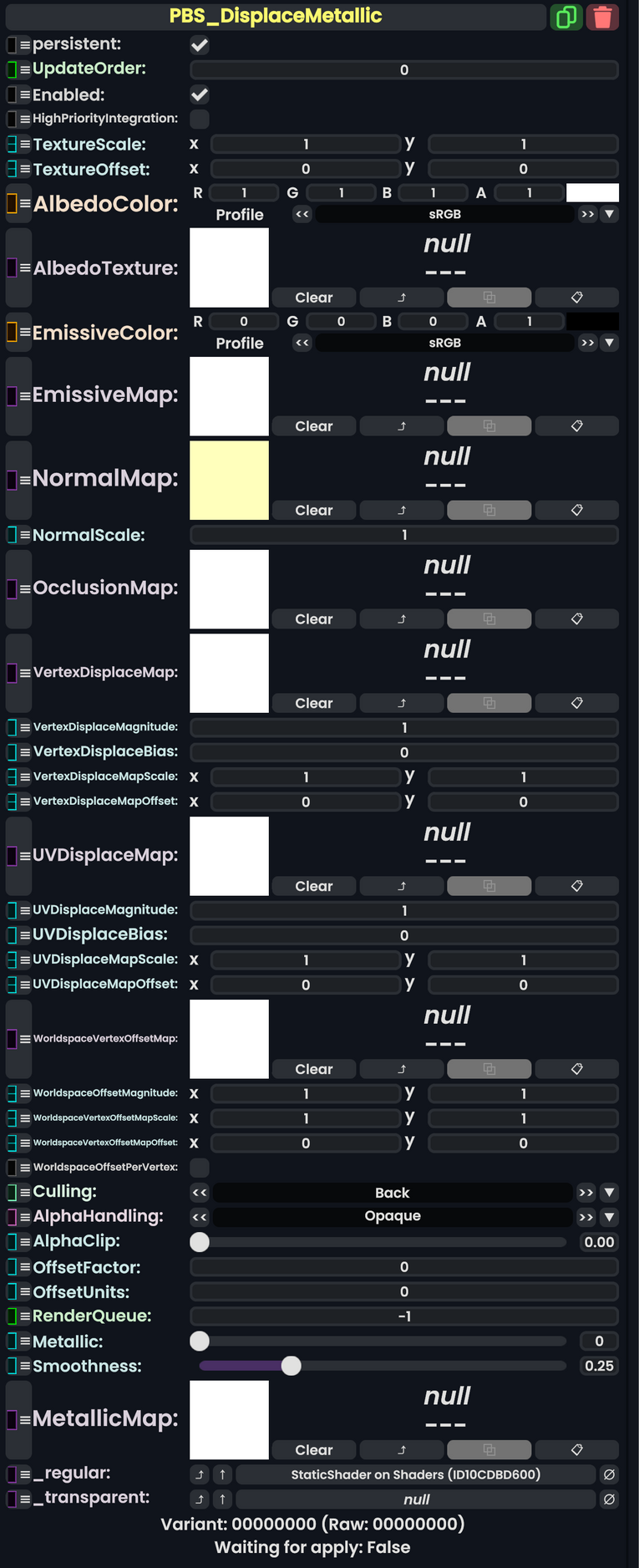

字段列表 (Fields)

字段名 (英文) 类型 描述 (中文)
HighPriorityIntegration Bool 高优先级集成：是否将此材质标记为高优先级渲染，可能用于特殊效果或性能优化。
TextureScale Float2 纹理缩放：控制主纹理（漫反射、自发光等）在U/V方向上的缩放比例。
TextureOffset Float2 纹理偏移：控制主纹理在U/V方向上的偏移量。
AlbedoColor ColorX 漫反射颜色：基础漫反射颜色色调。
AlbedoTexture AssetRef<ITexture2D> 漫反射纹理：应用于表面的基础漫反射纹理。
EmissiveColor ColorX 自发光颜色：基础自发光颜色。
EmissiveMap AssetRef<ITexture2D> 自发光贴图：定义自发光强度的纹理，与自发光颜色相乘。
NormalMap AssetRef<ITexture2D> 法线贴图：用于增加表面细节法线信息的2D纹理资产。
NormalScale Float 法线强度：法线贴图效果的强度系数。
OcclusionMap AssetRef<ITexture2D> 环境光遮蔽贴图：用于增强表面阴影细节的纹理。
VertexDisplaceMap AssetRef<ITexture2D> 顶点置换贴图：灰度纹理，用于控制顶点沿法线方向的位移强度（0=黑，1=白）。
VertexDisplaceMagnitude Float 顶点置换幅度：位移的缩放倍数。
VertexDisplaceBias Float 顶点置换偏置：位移的基础偏移量，用于调整位移的中心点。
VertexDisplaceMapScale Float2 顶点置换贴图缩放：控制置换贴图在U/V方向上的缩放比例。
VertexDisplaceMapOffset Float2 顶点置换贴图偏移：控制置换贴图在U/V方向上的偏移量。
UVDisplaceMap AssetRef<ITexture2D> UV置换贴图：用于偏移UV坐标的纹理，可改变纹理采样位置。
UVDisplaceMagnitude Float UV置换幅度：UV偏移的缩放倍数。
UVDisplaceBias Float UV置换偏置：UV偏移的基础偏移量。
UVDisplaceMapScale Float2 UV置换贴图缩放：控制UV置换贴图在U/V方向上的缩放比例。
UVDisplaceMapOffset Float2 UV置换贴图偏移：控制UV置换贴图在U/V方向上的偏移量。
WorldspaceVertexOffsetMap AssetRef<ITexture2D> 世界空间顶点偏移贴图：RGB纹理，基于世界位置为顶点置换贴图提供额外的坐标偏移（R通道偏移x，G通道偏移y）。
WorldspaceOffsetMagnitude Float2 世界空间偏移幅度：控制世界空间偏移在U/V方向上的缩放。
WorldspaceVertexOffsetMapScale Float2 世界空间顶点偏移贴图缩放：控制世界空间偏移贴图在U/V方向上的缩放比例。
WorldspaceVertexOffsetMapOffset Float2 世界空间顶点偏移贴图偏移：控制世界空间偏移贴图在U/V方向上的偏移量。
WorldspaceOffsetPerVertex Bool 逐顶点世界空间偏移：是否对每个顶点单独应用世界空间偏移（若禁用，则使用对象中心）。
Culling Culling 剔除模式：指定渲染时剔除正面、背面或不剔除。
AlphaHandling AlphaHandling Alpha处理模式：定义透明度的处理方式（如不透明、裁剪、混合）。
AlphaClip Float Alpha裁剪阈值：当AlphaHandling为裁剪模式时，低于此值的Alpha将被完全裁剪。
OffsetFactor Float 深度偏移因子：与OffsetUnits共同调整深度偏移，用于解决Z-fighting问题。
OffsetUnits Float 深度偏移单位：与OffsetFactor共同调整深度偏移。
RenderQueue Int 渲染队列：指定材质的渲染顺序（数值越小越早渲染）。
Metallic Float 金属度：控制材质的金属外观程度（0=非金属，1=金属）。
Smoothness Float 光滑度：控制材质表面的光滑程度，影响反射的清晰度。
MetallicMap AssetRef<ITexture2D> 金属度贴图：用于逐像素控制金属度的纹理。
_regular AssetRef<Shader> 常规着色器：用于不透明渲染的着色器变体。
_transparent AssetRef<Shader> 透明着色器：用于透明渲染的着色器变体。

用法 (Usage)

PBS Displace Metallic 着色器可以通过 VertexDisplaceMap 设置和 WorldSpaceVertexOffsetMap 沿顶点法线方向位移网格的顶点。

VertexDisplaceMap (顶点置换贴图)

该纹理是一个强度图，范围从0（黑色）到1（白色）。网格中的每个顶点都根据以下公式沿其法线方向以相同的因子位移：

V'n ← Vn + Nn × [ T'(x,y) × M + B ]

其中：

  • V'n 是顶点 n 位移后的位置。
  • Vn 是顶点 n 的原始位置。
  • Nn 是顶点 n 的法线向量。
  • T(x,y) 是纹理映射，其中 x 和 y 在 [-1,1] 范围内，T(x,y) 在 [0,1] 范围内。
  • T'(x,y) 是经过 VertexDisplaceMapScale 缩放和 VertexDisplaceMapOffset 偏移后的纹理映射。
  • M 是 VertexDisplacementMagnitude（顶点置换幅度）。
  • B 是 VertexDisplaceBias（顶点置换偏置）。
  • x 和 y 通常为0（但请参阅下面的 WorldSpaceVertexOffsetMap）。

重要的是要意识到，(x,y) 仅仅是纹理中每个顶点摆动所基于的位置，与顶点的位置无关。

因此：

  • T 以及 VertexDisplaceMapScale 和 VertexDisplaceMapOffset 影响顶点沿其法线方向围绕原始位置的“摆动”，范围为 [0,1]。
  • N 是顶点围绕原始位置“摆动”的方向和基本幅度。
  • M 放大摆动的效果。
  • B 影响顶点摆动的中心点。如果要使摆动围绕中心均匀分布（即覆盖 T(x,y) 的完整范围），可将 B 设置为 -M/2。

WorldSpaceVertexOffsetMap (世界空间顶点偏移贴图)

由于材质可能应用于同一对象在不同世界位置的多个实例，如果所有实例都以完全相同的方式位移，看起来会很奇怪。WorldSpaceVertexOffsetMap 根据对象的世界位置对顶点位移进行额外的修改。此外，此贴图允许每个顶点受 VertexDisplaceMap 中不同位置的影响，而不仅仅是 (0,0) 点。

WorldSpaceVertexOffsetMap 的纹理贴图是一个 RGB 颜色图。

如果顶点位于全局位置 X, Z（忽略 Y 位置），则在应用纹理缩放和偏移后，纹理的值为 R, G, B（每个值在 [0,1] 范围内）。这些值对位移的影响如下：

  • R 通道是添加到上面 VertexDisplaceMap 公式中 x 的偏移量。
  • G 通道是添加到上面 VertexDisplaceMap 公式中 y 的偏移量。

示例 (Examples)

Froox 展示了位移贴图如何影响棕榈树叶子的形状。请注意，他使用从0到1的持续弹跳线性插值来模拟风的效果。
观看视频：Palm Tree Wind 示例
