PBS_Metallic (PBS金属材质)

PBS_Metallic (PBS金属材质)



PBS_Metallic（PBS金属材质）是一种基于物理的渲染材质，使用金属度-光滑度贴图来存储物体的金属度和光滑度数据。它基于Unity 5 Standard PBR设置构建。关于贴图及其属性的信息，请继续阅读！

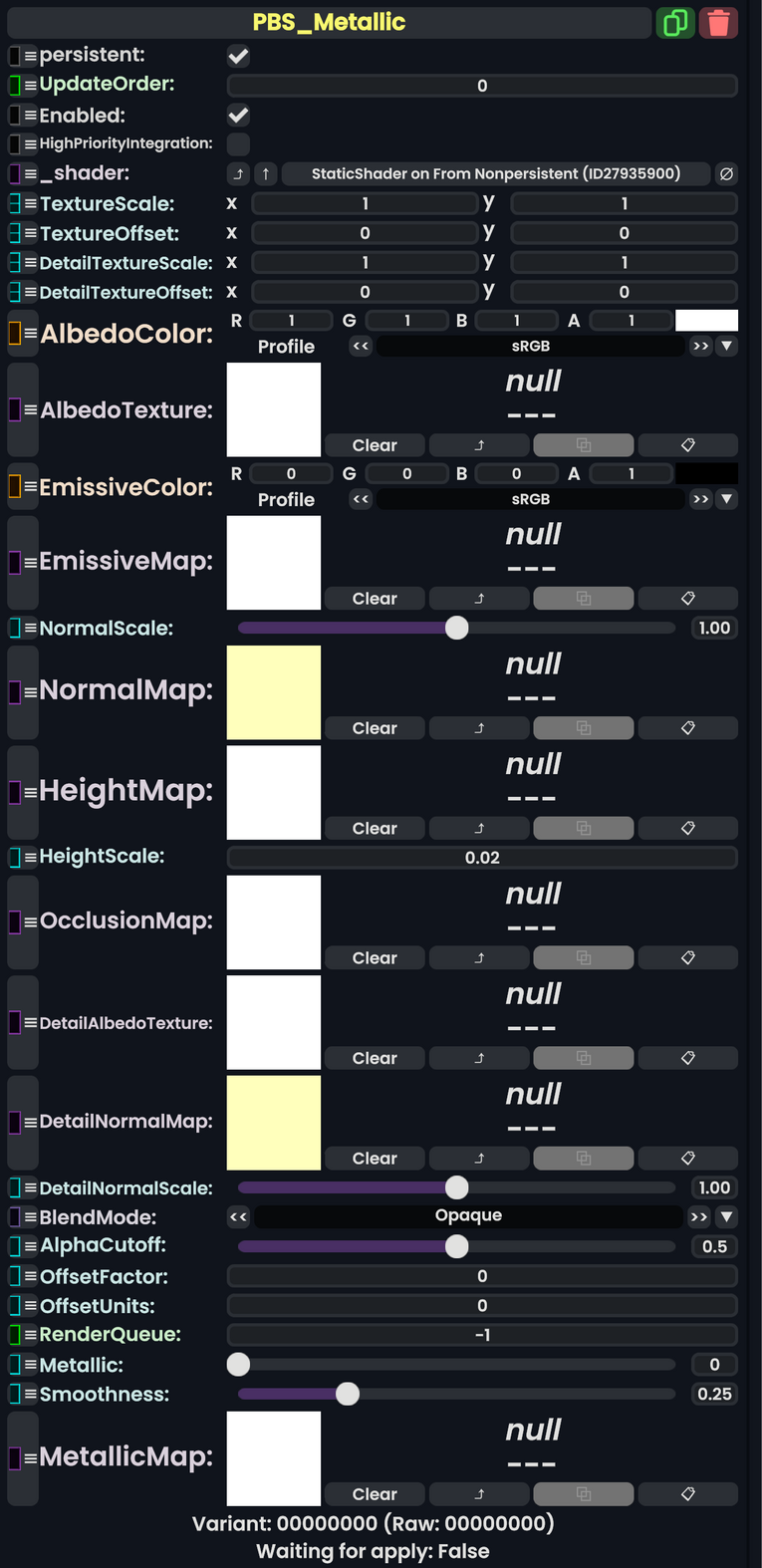

字段列表 (Fields)

字段名 (英文) 类型 描述 (中文)
HighPriorityIntegration Bool 高优先级集成：是否将此材质标记为高优先级渲染，可能用于特殊效果或性能优化。
_shader AssetRef<Shader> 着色器：当前材质使用的着色器资产。
TextureScale Float2 纹理缩放：控制主纹理（漫反射、自发光等）在U/V方向上的缩放比例。
TextureOffset Float2 纹理偏移：控制主纹理在U/V方向上的偏移量。
DetailTextureScale Float2 细节纹理缩放：控制细节纹理在U/V方向上的缩放比例。
DetailTextureOffset Float2 细节纹理偏移：控制细节纹理在U/V方向上的偏移量。
AlbedoColor ColorX 漫反射颜色：基础漫反射颜色色调。
AlbedoTexture AssetRef<ITexture2D> 漫反射纹理：应用于表面的基础漫反射纹理。
EmissiveColor ColorX 自发光颜色：基础自发光颜色。
EmissiveMap AssetRef<ITexture2D> 自发光贴图：定义自发光强度的纹理，与自发光颜色相乘。
NormalScale Float 法线强度：主法线贴图效果的强度系数。
NormalMap AssetRef<ITexture2D> 法线贴图：用于增加表面细节法线信息的2D纹理资产。
HeightMap AssetRef<ITexture2D> 高度贴图：用于视差效果的灰度纹理，存储高度信息。
HeightScale Float 高度缩放：高度贴图效果的强度系数。
OcclusionMap AssetRef<ITexture2D> 环境光遮蔽贴图：用于增强表面阴影细节的纹理。
DetailAlbedoTexture AssetRef<ITexture2D> 细节漫反射纹理：叠加在主漫反射纹理上的第二层漫反射纹理，增加细节。
DetailNormalMap AssetRef<ITexture2D> 细节法线贴图：叠加在主法线贴图上的细节法线信息。
DetailNormalScale Float 细节法线强度：细节法线贴图效果的强度系数。
BlendMode BlendMode 混合模式：定义材质如何与背景混合（如Alpha混合、叠加等）。
AlphaCutoff Float Alpha裁剪阈值：当混合模式为Cutout时，低于此值的Alpha将被完全裁剪。
OffsetFactor Float 深度偏移因子：与OffsetUnits共同调整深度偏移，用于解决Z-fighting问题。
OffsetUnits Float 深度偏移单位：与OffsetFactor共同调整深度偏移。
RenderQueue Int 渲染队列：指定材质的渲染顺序（数值越小越早渲染）。
Metallic Float 金属度：当未使用金属度贴图时的全局金属度值（0=非金属，1=金属）。
Smoothness Float 光滑度：当未使用金属度贴图时的全局光滑度值，影响反射的清晰度。
MetallicMap AssetRef<ITexture2D> 金属度贴图：用于逐像素控制金属度、环境光遮蔽/高度和光滑度的纹理。红色通道存储金属度，绿色通道存储环境光遮蔽或高度，Alpha通道存储光滑度。

用法 (Usage)

法线贴图 (Normal Maps)

法线贴图使用GLNormals编码。

金属度贴图 (Metallic Maps)

此材质类型使用金属度贴图来确定：

  • 金属度级别
  • 环境光遮蔽/高度
  • 光滑度

这些信息被通道打包到金属度贴图的不同通道中，模式如下：

  • R（红色通道）：金属度 (Metallic)
    • 红色通道决定材质的金属程度。
    • 金属通常在此通道中为1，非金属（也称为电介质）为0。
    • 在选择金属度值时，请记住现实世界中的物品并非完美无缺。瑕疵和随机性是好的！一个常见的误解是金属度贴图中的像素必须是纯0或1值，但事实并非如此。如果你能足够放大观察材质，可以看到纯金属和纯非金属部分（例如，锈迹是带有氧化层的金属），但在纹理中，你只有有限的像素来表示材质的个别特征。实际上，你是在描述感兴趣区域的平均特征。因此，根据氧化与金属的比例，将锈迹等材质描述为区域平均值在0到1之间是准确的。
  • G（绿色通道）：环境光遮蔽/高度 (Ambient Occlusion/Height)
    • 这允许你将环境光遮蔽或高度图数据打包到一个图像中，并根据偏好复用到材质的相应输入中。
  • Alpha（Alpha通道）：光滑度 (Smoothness)
    • 高Alpha表示高光滑度，低Alpha表示低光滑度。

Resonite 使用 Unity Standard Shader Maps 作为此材质的基础。更多信息请参阅 Unity 标准着色器材质图表。

其他贴图 (Other Maps)

待补充。

Unity 声明绿色通道的环境光遮蔽和高度是可互换的，可用于两个输入槽。参考：Unity 论坛讨论

示例 (Examples)

此章节尚不完整，需要补充。
