设置 2D 唇形同步（2D Visemes）

设置 2D 唇形同步（2D Visemes）

一些虚拟形象（最常见的是卡通或低模虚拟形象）拥有用于语音的“2D 唇形同步（Visemes）”精灵图集或分离的贴图，而不是更常见的混合形态（blendshape）唇形同步。与混合形态唇形同步不同，这些无法在导入时自动应用，因此需要进行一些设置才能正常工作。

前提条件

本教程假设以下情况：

• 虚拟形象或对象已经拥有唇形同步贴图（本教程不是关于如何创建这些贴图，而是关于如何应用它们）。
• 虚拟形象已经被导入并创建完成。

教程

唇形同步设置

首先，请确保你的虚拟形象包含一个 VisemeAnalyzer（唇形同步分析器）组件。如果在导入和创建虚拟形象时检测到了唇形同步的混合形态，那么在 Head Proxy 插槽下会有一个 VisemeAnalyzer，你可以直接跳到驱动贴图部分。

否则，请导航到 Head Proxy 插槽并附加一个 VisemeAnalyzer 组件和一个 AvatarVoiceSourceAssigner（虚拟形象语音源分配器）组件。将 AvatarVoiceSourceAssigner 的 TargetReference（目标引用）设置为 VisemeAnalyzer 的 Source（源）字段。

贴图设置

在继续之前，最好先了解一下虚拟形象唇形同步贴图的提供方式。通常存在两种情况：一种是“图集（atlased）”贴图，即包含每个单独唇形同步状态的一张完整贴图；另一种是“分离的（separated）”贴图，即每个唇形同步状态对应一张单独的贴图。使用哪种类型并不重要，但实现它们的具体过程会略有不同。

为了保持结构清晰，建议将接下来的所有内容放在将要存放唇形贴图的网格（mesh）下的新插槽中。打开一个新的检查器（Inspector）并导航到最适合存放唇形同步的网格插槽（通常，会有一个单独的头部网格用于此类用途）。创建一个子插槽并给它起一个具有描述性的名称。

图集贴图

将一个 AtlasInfo（图集信息）组件和一个 UVAtlasAnimator（UV 图集动画器）组件附加到新创建的插槽上。在 AtlasInfo 组件中，将 GridSize 设置为图集贴图的网格宽高，并将 GridFrames 设置为图集上独立唇形贴图的数量。例如，如果有 11 个排布为 4x3 网格的唇形同步状态贴图，则将 GridSize 设置为 (4, 3)，将 GridFrames 设置为 11。

找到（或创建并应用）将持有你的图集唇形贴图的材质（material）。将 TextureScale 标签拖动到 UVAtlasAnimator 的 ScaleField 字段中，并将 TextureOffset 标签拖动到 UVAtlasAnimator 的 OffsetField 字段中。将之前添加的 AtlasInfo 组件拖动到 UVAtlasAnimator 的 AtlasInfo 字段中。

记下每一帧贴图在整张贴图中的位置。简而言之，整张贴图会根据 GridSize 被“分割”成具有一定比例的矩形。Frame 字段从中选择一个正方形输出，范围从 0 到 GridFrames - 1。选择顺序是从上到下、从左到右，因此第 0 帧对应左上角部分，第 1 帧对应前一帧右侧（如果只有 1 列则为下方）的部分，依此类推。

分离贴图

附加一个 AssetMultiplexer<ITexture2D>（资产多路复用器）组件到新创建的插槽上。根据虚拟形象唇形同步的数量添加并设置相应数量的贴图。记下你为每个索引（index）设置的对应贴图。

找到（或创建并应用）将作为你当前唇形同步贴图的材质。将 AlbedoTexture 标签拖动到 AssetMultiplexer 的 Target 字段中。

驱动贴图

为了本教程的目的，我们将提供两种驱动贴图的方法。一种是使用 ProtoFlux 的更直接、直观的方法；另一种是使用组件（Components）的没那么直接但（主观上）更有条理的方法。这两种方法在性能上没有显著差异；这只是关乎如何组织结构以及你想做什么。这仅仅是为了展示实现同一目标有多种方法。

ProtoFlux 方法

从 VisemeAnalyzer 获取你想映射的每个唇形同步字段的源（在撰写本文时，总共应有 16 个源，从 Silence 到 LaughterProbability）。将所有这些源连接到一个 Value Max Multi 节点中。将此节点的输出连接到一个 Index Of First Match 节点的 Match 字段。

此外，将所有的源连接到 IndexOfFirstMatch 的其余字段中，并且按索引匹配相关唇形状态的适用顺序排列。例如，如果你设置的 FF 唇形同步状态在第 4 个索引/帧上，确保该唇形状态的源插入到 IndexOfFirstMatch 的第 4 个索引（整体上应该是第 6 个输入接口）。

最后，驱动 UVAtlasAnimator 的 Frame 或 AssetMultiplexer 的 Index 字段，并将 IndexOfFirstMatch 的输出连接到该驱动节点上。

组件方法

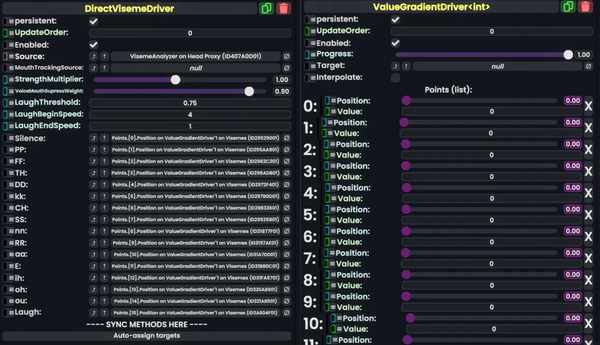

在你创建的插槽下，添加一个 DirectVisemeDriver 组件和一个 ValueGradientDriver<int> 组件。在 ValueGradientDriver 中，将 Progress 设置为 1.00 并关闭 Interpolate（插值）。在 DirectVisemeDriver 中有多少种唇形同步类型，就在其中添加多少个点（point）（在撰写本文时，有 16 个点）。对于每个点，将其 Position 字段拖动到 DirectVisemeDriver 上第一个可用的唇形同步驱动（viseme driver）中。对于 ValueGradientDriver 中的每个 Value，输入你想为其关联的唇形同步状态所使用的 UVAtlasAnimator 的相关帧数或 AssetMultiplexer 中的索引。

最后，将 UVAtlasAnimator 的 Frame 标签或 AssetMultiplexer 的 Index 字段拖动到 ValueGradientDriver 的 Target 字段中。

结语

到目前为止，你的虚拟形象的 2D 唇形同步应该已经完全设置好了。对于那些不需要映射到任何贴图的未使用唇形状态，你可以安全地删除其在 ValueGradientDriver 中关联的点（强烈建议你从高索引到低索引依次删除，以防混淆）。

有关某些组件或步骤如何工作的更深入细节，强烈建议查看相关主题的各个维基页面。

与其他嘴部贴图集成

某些虚拟形象可能会有唇形同步之外的嘴部表情，你可能希望这些表情优先于正常的唇形同步贴图显示。

无论你使用的是组件还是 ProtoFlux，你都可以在工作插槽上创建一个 ValueMultiplex 组件，并使用它来驱动 UVAtlasAnimator 的 Frame 或 AssetMultiplexer 的 Index。然后，最有可能的是使用 ProtoFlux 根据你希望显示的是唇形同步还是其他贴图，来驱动上述 Multiplex（多路复用器）的 Index。
